Реле управления компрессором аэрации РУКА-1В

Реле управления компрессором аэрации РУКА-1В-250В

Руководство по монтажу и эксплуатации

Назначение:

Реле управления компрессором аэрации (далее по тексту – «РУКА-1В», «Блок», «Устройство», «Изделие») предназначено для автоматического управления воздушными компрессорами для аэрационных колонн, мощностью до 1,5 кВт по фиксируемому потоку жидкости.

Основные характеристики:

Параметр	Значение
Электрическая сеть*	~ 230 В, 50 Гц
Максимальная коммутируемая мощность, кВт	1,5
Максимальный рабочий ток, А	16
Номинальный ток, А	10
Температура окружающей среды, °С	+5 … +40
Степень защиты	IP65
Значение задержки отключения	15 сек
Чувствительность датчика потока по импульсам, л/мин	2 л/мин

При понижении сетевого напряжения мощность компрессора снижается пропорционально квадрату напряжения

Комплектация:

Наименование	Кол-во
РУКА-1В в сборе со смонтированным сетевым кабелем	1 шт
Кабель подключения к блоку управления RUNXIN	1 шт
Комплект креплений на трубу 25 мм и 32 мм	1 шт
Упаковка	1 шт

Электрическое подключение

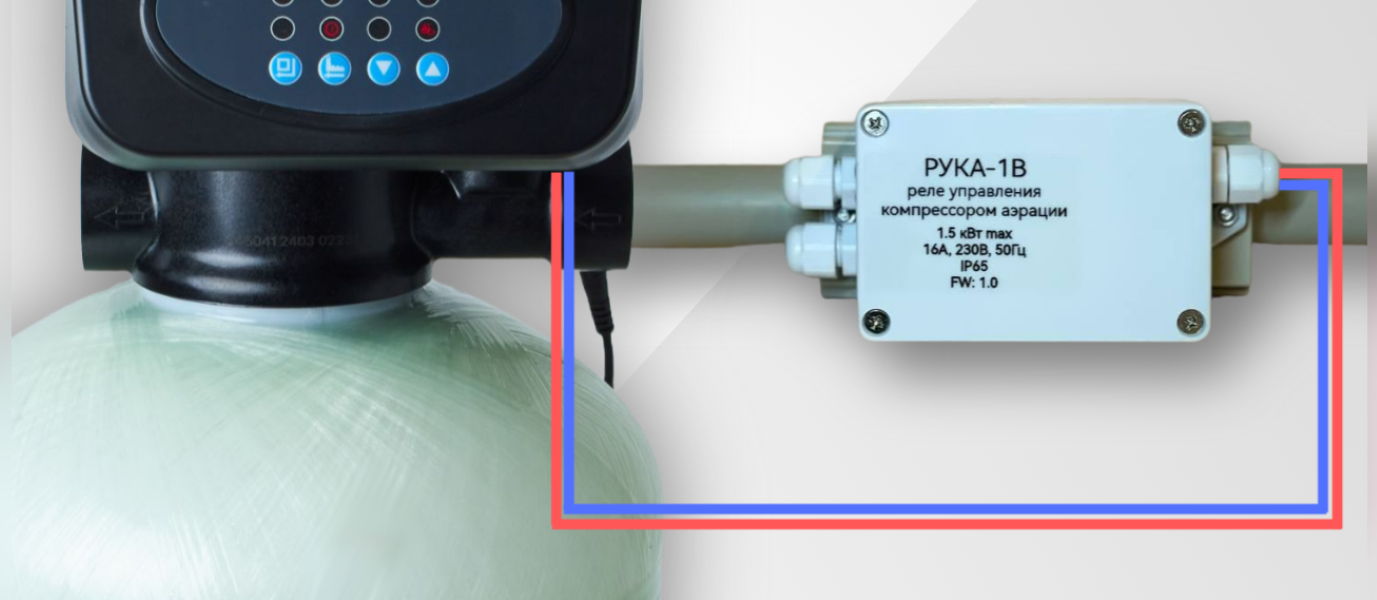

Произведите подключение кабеля к блоку управления RUNXIN в штатный разъём блока управления, предназначенный для подключения кабеля турбины, предварительно удалив одну из технических заглушек на крышке клапана управления.
Разъём турбины подключите обратно в специальное разветвление расположенное в комплектном кабеле.
Открутите винты и снимите верхнюю защитную крышку блока РУКА-1В.

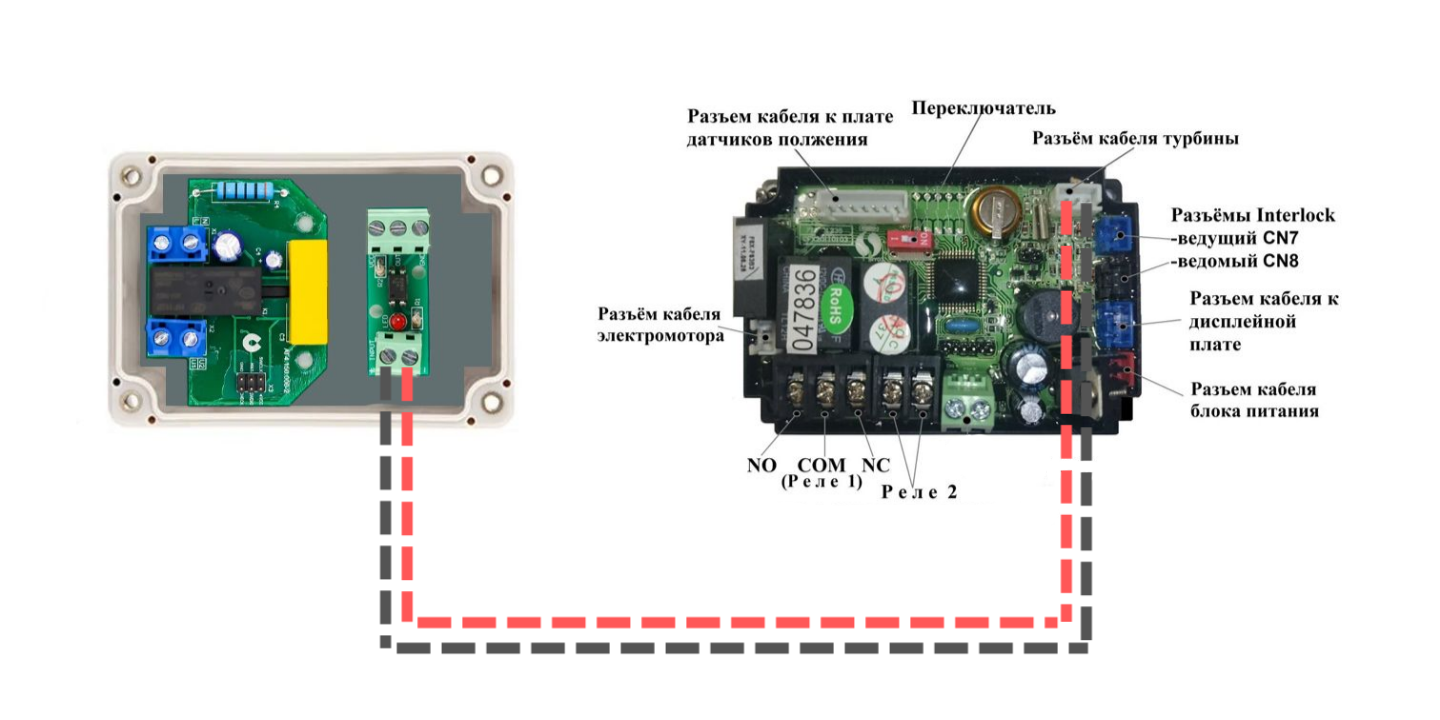

Проденьте кабель фиксирования импульсов блока управления RUNXIN (предварительно подключив его к клапану управления на шаге 1) в кабельный ввод и выполните электроподключение к колодке с маркировкой IN. Следует учитывать, что для формирования импульсов в блоке управления используется отрицательное напряжение, таким образом, черный провод - будет соответствовать маркировке "+" на колодке, а красный - маркировке "-".
Проверьте корректность подключения кабеля: при корректном подключении встроенный светодиод должен отображать индикацию работы (при наличии разбора воды), в случае если светодиод не отображает состояние работы и наличие импульсов на входе - измените полярность подключения и проверьте индикацию наличия импульсов на входе повторно.
После проведения электрического подключения, установите резиновую прокладку и верхнюю защитную крышку на прежние места. Зафиксируйте крышку винтами идущими в комплекте.

Алгоритм работы

Первое включение в сеть: При первом подключении блока к сети питания, блок автоматически включает компрессор на 15 секунд, независимо от наличия импульсов на входе. Данный режим служит для проверки работы компрессора и проверки подачи питания на устройство.
Включение компрессора: Блок включает компрессор при фиксировании импульсов
соответствующих приблизительному потоку жидкости через клапан управления более 2 л/мин. Индикатор на блоке начинает мерцать пропорционально кол-ву фиксируемых импульсов на входе.
Выключение компрессора: Компрессор аэрации работает неограниченно долго, если
поток жидкости фиксируемый Блоком более 2 л/мин. При прекращении потока жидкости, Блок выключает компрессор с 15-секундной задержкой, индикатор на блоке перестает мерцать и переходит в один из режимов (в зависимости от положения геркона) - либо постоянное свечение, или отсутствие свечения.

Меры безопасности

Блок должен использоваться только по своему прямому назначению в соответствии с техническими характеристиками и указаниями, приведёнными в соответствующих разделах настоящего Руководства.
Электрическое подключение, ввод в эксплуатацию и техническое обслуживание Блока должны производиться квалифицированным персоналом в строгом соответствии с «Правилами устройства электроустановок» (ПУЭ) и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (ПТБ)
Запрещается эксплуатация Блока без заземления.
В линии, идущей от распределительного щита к розетке, к которой подключается Блок, рекомендуется установить дифференциальный автоматический выключатель или УЗО с током срабатывания 30 мА.
Перед проведением любых работ с Блоком необходимо убедиться, что Блок отключен от электросети и приняты все меры, исключающие его случайное включение. Подача напряжения на Блок разрешается только после окончания работ.
Запрещается эксплуатация Блока с демонтированной верхней защитной крышкой.
Не допускается попадание воды в корпус Блока.
Ремонт Блока должен осуществляться только специалистами сервисного центра.

Техническое обслуживание

В процессе эксплуатации РУКА-1В не требует технического обслуживания. Для длительной и бесперебойной работы Устройства соблюдайте указания и рекомендации настоящего
Руководства. Периодически, примерно раз в полгода, проводите внешний осмотр Блока на предмет выявления механических повреждений корпуса, верхней защитной крышки и электропроводки.

Возможные неисправности и способы их устранения

Неисправность	Возможные причины	Способы устранения
Компрессор не включается	Отсутствует напряжение в электрической сети (розетке)	Проверьте напряжение в питающей сети
	Обрыв питания розетки электрокабеля между Блоком и компрессором	Проверьте линию питания розетки Устраните обрыв, замените электрокабель
	Компрессор вышел из строя	Устраните неисправность или замените компрессор
	Неисправность печатной платы	Обратитесь в сервисный центр
	Проверьте корректность подключения счетчика импульсов к блоку управления Runxin	Обратитесь в сервисный центр
Компрессор работает непрерывно и не выключается при прекращении водопользования	Наличие водоразбора в магистрали	Проверьте наличие/отсутствие водоразбора в системе, сравните их с показаниями на дисплее блока управления Runxin.
	Неисправность печатной платы	Обратитесь в сервисный центр
Компрессор выключается через 15 секунд при потоке более 2 л/мин	Загрязнение или неисправность датчика потока RUNXIN	Произведите разбор и чистку датчика потока в блоке управления Runxin, убедитесь, что расход воды отображаемый на клапане соответствует реальному расходу.
	Неисправность печатной платы	Обратитесь в сервисный центр

Гарантийные обязательства

Изготовитель несёт гарантийные обязательства в течение 12 (двенадцати) месяцев от даты продажи Изделия через розничную сеть. Срок службы Изделия составляет 5 (пять) лет с момента ввода в эксплуатацию.
В течение гарантийного срока Изготовитель бесплатно устраняет дефекты, возникшие по вине Изготовителя, или производит обмен Изделия при условии соблюдения Потребителем правил эксплуатации.
Гарантия не предусматривает возмещения материального ущерба и компенсацию в результате травм, возникших в следствие неправильного монтажа и эксплуатации.
